UT 360D
雙旋轉臺加工中心
選配優精特開發的高性能刀庫
雙工作臺結構，提高緊湊工件生產效率

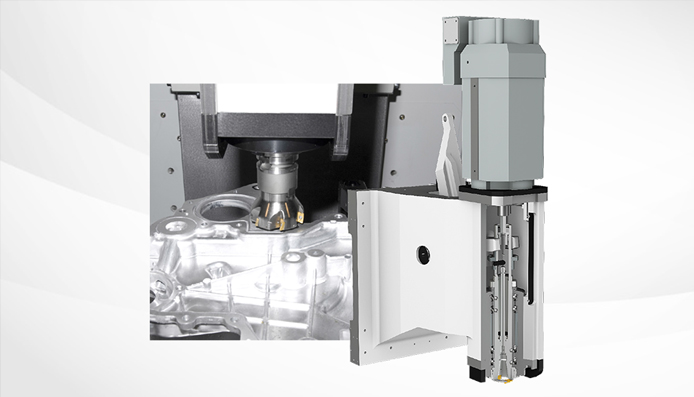

配置高精密高速主軸
韓國第1家，世界第二家獨立開發的 24K高轉速主軸，實現高速，高精度 加工，提高加工效率及加工精度。

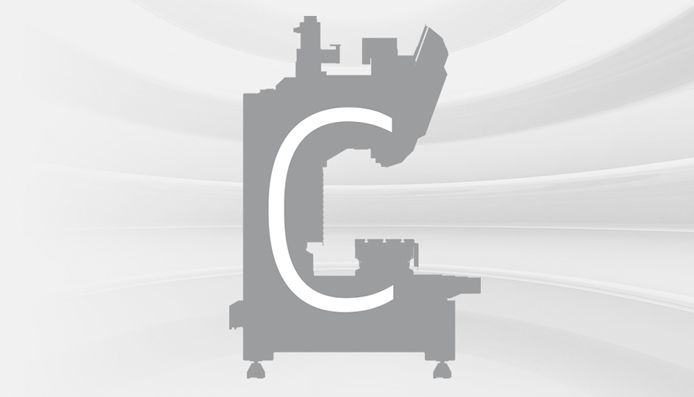

堅固及穩定的高性能結構
以優精特積累的經驗和數據為基礎，采用了適合高速高精密加工，穩定及堅固的高剛性C型結構。

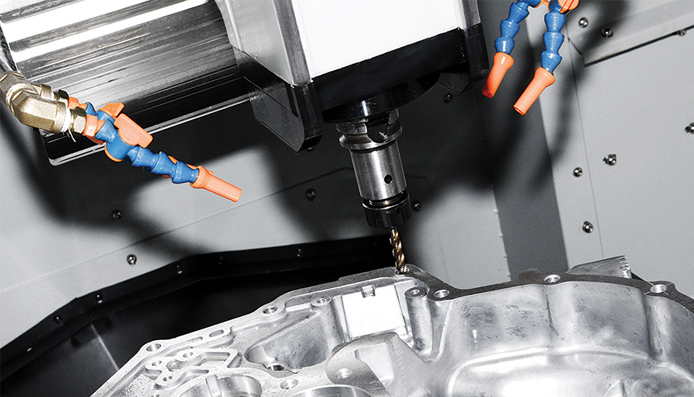

采用剛性攻牙標準
標配剛性攻牙功能，快速及精確攻牙加工，提高生產效率。
UT 360D | ||
工作臺 | ||
工作臺長度 | 2- 650 mm | |
工作臺寬度 | 400 mm | |
承重 | 2x 250 kg | |
行程 | ||
X軸 | 520 mm | |
Y軸 | 360 mm | |
Z軸 | 350 mm | 480 mm |
主軸 | ||
主軸速度 | 12,000 rpm [ 15,000 / 24,000 ] | |
功率 | 5.5/3.7 kW [ 12k : 7.5/5.5, 15k&24k : 3.7/2.2 ] | |
扭矩 | 35 N.m [ 12k : 47.7, 15k : 23.6, 24k : 17.7 ] | |
錐度 | NT #30 | |
移動速度 | ||
X軸 | 48 m/min | |
Y軸 | 48 m/min | |
Z軸 | 60 m/min | |
ATC | ||
數量 | 14 [20] | |
直徑 | ?80（連續） | |
?160（無連續） | ||
長度 | 200 mm | |
重量 | 2.2 kg | |
換刀時間T-T 換刀時間C-C | 0.9 sec 1.8 sec | |
機床尺寸 | ||
長度 | 1,790 mm | 1,990 mm |
高度 | 2,586 mm | 2,832 mm |
寬度 | 2,764 mm | 2,764 mm |
重量 | 4,500 kg | |
系統 | ||
