UT 380
高速鉆攻中心

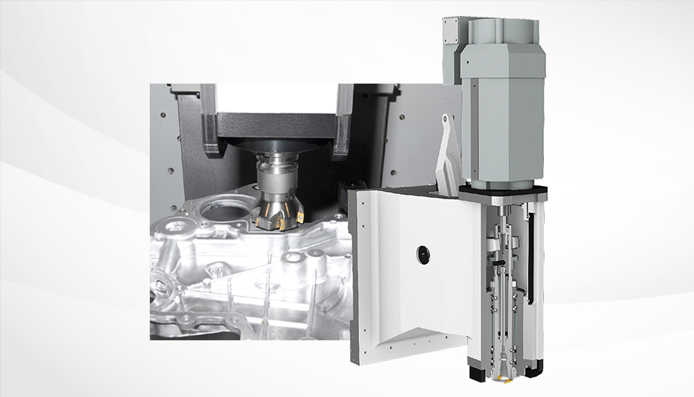

配置高精密高速主軸
獨立開發的 24K高轉速主軸，實現高速，高精度 加工，提高加工效率及加工精度。

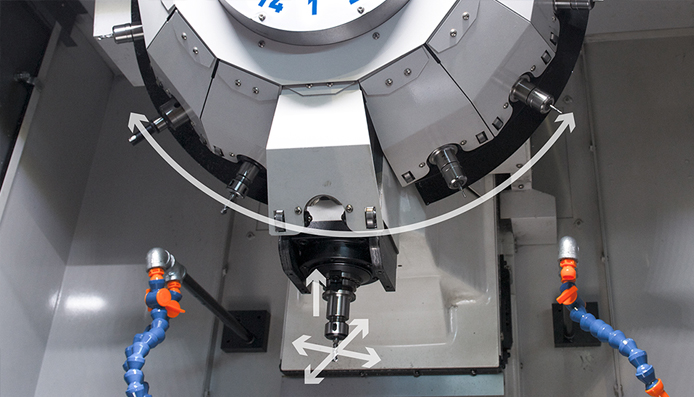

同時動作控制功能
換刀時可以同時控制X/Y軸，換刀時提前移動各軸到下一步加工的位置，減少非切削時間。
采用剛性攻牙標準
標配剛性攻牙功能，快速及精確攻牙加工，提高生產效率。
UT 380 | ||
工作臺 | ||
工作臺長度 | 620 mm | |
工作臺寬度 | 390 mm | |
承重 | 200 kg | |
行程 | ||
X軸 | 520 mm | |
Y軸 | 380 mm | |
Z軸 | 350 mm | 480 mm |
主軸 | ||
主軸速度 | 12,000 rpm [ 15,000 ] | |
功率 | 5.5/3.7 kW [ 12k : 7.5/5.5, 15k : 3.7/2.2 ] | |
扭矩 | 35 N.m [ 12k : 47.7, 15k : 23.6 ] | |
錐度 | NT #30 | |
移動速度 | ||
X軸 | 60 m/min | |
Y軸 | 60 m/min | |
Z軸 | 60 m/min | |
ATC | ||
ATC刀具數量 | 14[20] | |
直徑 | ?80（連續） | |
?160（無連續） | ||
長度 | 200 mm | |
重量 | 2.2 kg | |
換刀時間T-T 換刀時間C-C | 0.9 sec 1.8 sec | |
機床尺寸 | ||
長度 | 1,560 mm | |
高度 | 2,443 mm | 2,532 mm |
寬度 | 2,115 mm | |
重量 | 2,850 kg | |
系統 | Mitsubishi M80A | |
